METHT KRATOS

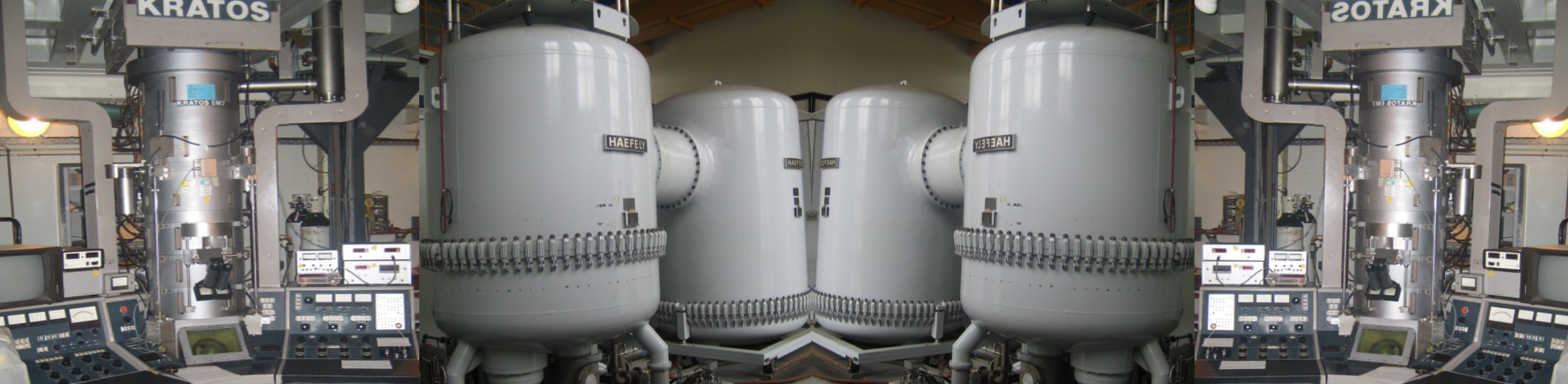

Le Microscope Electronique à Très Haute Tension EM7 (METHT) situé sur le centre CEA de Saclay a été exploité depuis 1981. En 2008-2010, une mise à niveau a été effectuée pour assurer un fonctionnement fiable dans les années à venir. Ce microscope fonctionne de 0,3 à 1,2 MeV et permet de former des défauts isolés (paires de Frenkel) dans presque tous les métaux nucléaires (aciers, alliages Zr). Ce dommage, bien connu, permet de comparer directement les expériences avec des simulations. Des taux de dommages entre 5.10-5 dpa / s et 5.10-3 dpa / s (dans les métaux) peuvent être atteints. Grâce à sa nouvelle caméra vidéo CCD Gatan, le microscope électronique en transmission permet un suivi in-situ. Pour éviter l'oxydation des échantillons, un très bon vide est maintenu (~ 5 10-8 Torr). Comme les autres installations, les paramètres du microscope EM7 (flux, température, dose) peuvent être changés facilement, permettant des études paramétriques sans aucune activation des échantillons. Les échantillons qui peuvent être irradiés dans le microscope sont pour la plupart des lames minces MET classiques, de 3 mm de diamètre. Récemment, un nouveau porte-échantillon chauffant simple tilt, dédié aux pointes de sonde atomique, a été conçu et fabriqué. Le microscope a été principalement utilisé jusqu'à présent comme un outil pour étudier les effets d'irradiation dans les matériaux (alliages métalliques, céramiques, verres), en particulier ceux d'intérêt pour les applications nucléaires.

• M. Olivier TISSOT
• M. Thierry VANDENBERGHE
